PRODUCTS

GU-Uシリーズ

 VFD業界初のグラフィックLCDエミュレートシリーズ。簡単に置き換え可能で視認性、耐環境性、入手性などの不満を解決します。





製品ラインナップ

横×縦(dot)
128x64

サイズ比較一覧

128x64

GU128X64E-U100

画素数
128x64 ドット
表示サイズ
64.49x32.17 mm
ドットピッチ
0.505x0.505 mm
外形サイズ
93.0x70.0 mm
電源
5 V
I/F
パラレル
非同期シリアル(CMOS)
SPI
搭載フォント
機能・特長
LCDコマンド互換
LCD外形互換
タッチ検出方式
-
使用VFD
MN12864Y
評価キット
-

GU128X64E-UW1

 グラフィックLCDコントローラST7920(-0B)をソフトウェアエミュレーション。LCDからの置き換えに最適です。 コンパクトなサイズで自然な画像や、ドット数を生かした多くの情報表示が可能です。 中国語フォントを搭載しています。

画素数
128x64 ドット
表示サイズ
70.25x35.05 mm
ドットピッチ
0.55x0.55 mm
外形サイズ
99.0x70.0 mm
電源
5 V
I/F
パラレル
非同期シリアル(CMOS)
搭載フォント
ANK 8x16
INT 8x16
中国語 16x16
機能・特長
LCDコマンド互換
LCD外形互換
タッチ検出方式
-
使用VFD
-
評価キット
-

主な機能・特長

LCD互換だから、すぐに置き換え可能

ソースコードが変更不要な
「LCDコマンドセット互換」

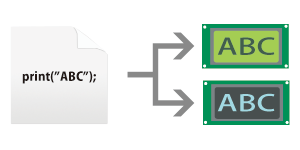

LCDコマンド制御対応

LCDと同じコマンドで、同じように表示
LCDと同じコマンドで、同じように表示

 一般的なグラフィックLCDコントローラ「KS0107/KS0108」や「ST7920(-0B)」をエミュレート。 LCDコマンドセット互換なので、ソースコードを変更しなくても、そのまま置き換えるだけで同様に表示させることができます。



※必ず電源容量をご確認ください。※一部改良が必要な場合もございます。

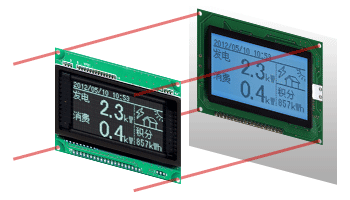

取付穴も基板サイズも同じ
「LCD外形互換」
LED同形モデル

LCD同形サイズ
ねじ穴、コネクタ位置の変更なく、そのまま取付可能

 コネクタや取付穴の位置、基板サイズが、一般的なLCDモジュールと同じ。筐体設計を変更しなくても、取り付けることができます。



※外形の互換性は必ず仕様書をご確認ください。



LCDによくある不満を解決

明るく見やすいVFDで
「視認性を格段に向上」
VFD(蛍光表示管)採用




視野角が広いためどの角度から見ても見やすく、応答速度も速い。


 VFDは表示そのものが光る「自発光表示」が特長。 LCDと違い、視野角が広く、バックライトも不要。 暗い環境でも非常に見やすく、表示切替の反応速度も高速です。

 また、ブルーグリーンのやさしい光には高級感があり、 競合製品との差別化、上位機種への品質向上などが狙えます。





氷点下など、過酷な温度でも綺麗に表示する
「動作温度範囲:-40~85℃」
広域動作温度範囲

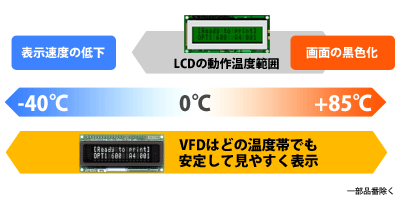

VFDとLCDの動作温度範囲比較

 LCDは構造上、温度の影響を大きく受けますが、VFDは温度の影響を受けにくく、 低温高温どの温度範囲でも安定して見やすく表示します。

 氷点下での視認性、信頼性が特に評価され、業務用冷凍庫の操作パネルなど -40℃近くになる極寒環境で使われる、様々な製品への採用実績を上げています。



安心の入手性
「18年以上の長期供給実績」

長期供給実績

 VFDモジュールの主力標準品は、時代に合わせて性能を向上させた上位互換品を開発し続けており、CU-Uシリーズにおいては18年以上の長期供給を継続しています。
 海外メーカーにありがちな「突然の生産終了」を心配することなく、安心してご採用いただけます。



その他ハードウェア機能・特長

環境に優しい
「省電力機能」
省電力機能対応

省電力・長寿命

 表示する必要がないときは、VFDの表示用電源をOFFにできます。  消費電力を大幅に節約でき、耐用年数も延ばします。



実は同程度?
「LCDとの消費電力比較」

VFDとLCDの消費電力比較
GU128X64E-U100相当品との比較

 LCDそのものは低電力ですが、バックライトが電力が大きく影響します。 視認性を良くしようとバックライトを明るく点灯させると、 実際は相当量の電力が消費されてしまいます。

 VFDは、LCDのLEDバックライトを明るくさせたときと同程度の消費電力で、非常に見やすい表示が得られます。



その他ソフトウェア機能・特長

文字表示に便利な
「簡体字フォント搭載」
英欧数カナフォント搭載 中国語(簡体字)フォント搭載


中国語簡体字フォントを搭載
中国語(簡体字)フォントを表示

 文字表示に便利な、16x16ドット中国語(簡体字)フォント搭載品がございます。(16x16ドット英欧数・ひらがな・カタカナ・記号、8x16ドット英欧数を含んでいます)

8x16ドット 英欧数
16x16ドット 中国語(簡体字)、英欧数、ひらがな、カタカナ、記号
