GU-D専用 制御ボードとは?

GU-D専用 制御ボードとは?

 少し寄り道をして、弊社製の「GU-D専用 制御ボード」について紹介します。

特徴

Arduino機能を搭載 AVRマイコンとUSBシリアル変換ICを搭載してます。
即ち、Arduino 互換のマイコンボードとして使用できます。
接続(取付け)が簡単 制御ボードのコネクタに、GU-Dのピンを挿すだけです。
※GU-Dにヘッダピンコネクタを取付ける必要があります。
設定の切替が簡単 制御ボードに搭載されてるスイッチで、簡単に設定が切り替えられます。

●VFDモジュールの制御方法
 「CPU(制御ボードのマイコン)から制御/PCから直接制御」の
 2パターン切替が可能。
●インターフェイス
 「非同期シリアル/SPI/I2C」の3パターン切替が可能。




構成

ボード接続回路 こちらをご参照ください。 * GU-D専用制御ボード 接続図
ボード詳細図

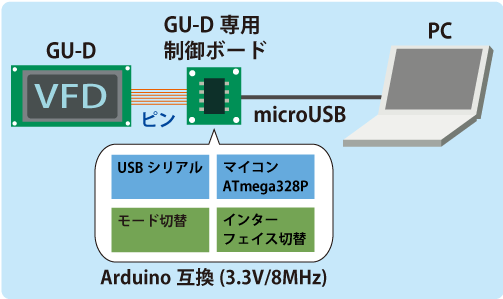

接続詳細図:ボード特徴(Arduino互換3.3V/8MHz)→USBシリアル/モード切替/マイコンATmega328P/インターフェイス切替

PCとの接続は「microUSBケーブル」を使用します。

また、USBシリアル変換ICとして、FTDI社の"FT231XS"を使用してます。
USBを認識する際に仮想COMポートドライバが必要となる為、
FTDI社のWEBサイトよりUSBドライバ「VCP Driver」を
ダウンロードし、ZIPを展開しておいてください。


USBドライバの
インストール方法
以下からダウンロードできます。
FTDI Virtual COM port (VCP) drivers

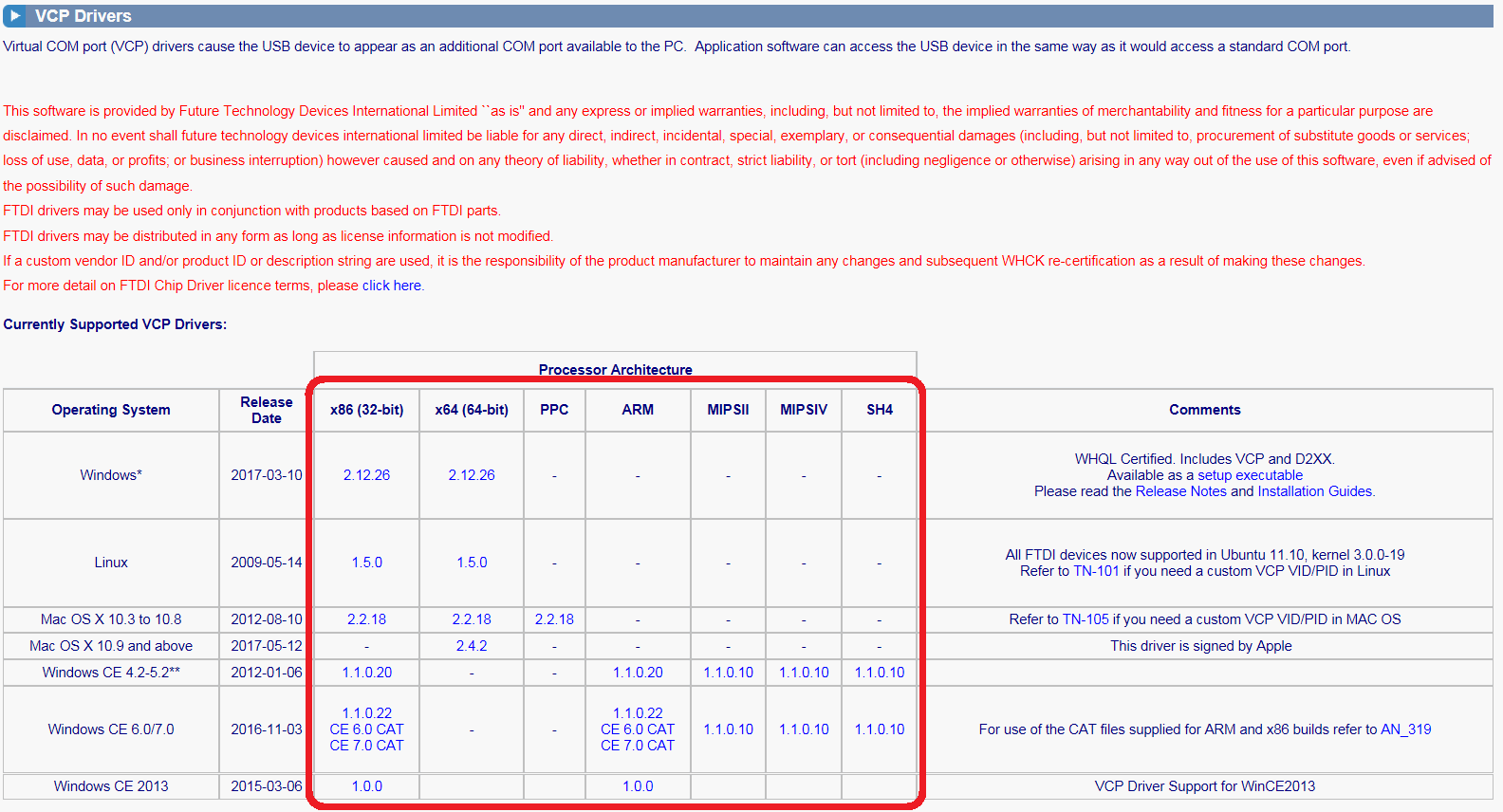

FTDI公式サイト画面 http://www.ftdichip.com/Drivers/VCP.htm

お使いのOSに応じて、赤枠内の中から最適なファイルをダウンロードしてください。
コンテンツ掲載時点のFTDI社のWEBページです。※クリックで拡大表示




外観

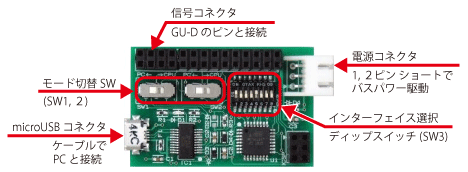

表面 コネクタ3つ(信号/電源/microUSB)スイッチ2つ(モード/インターフェイス)

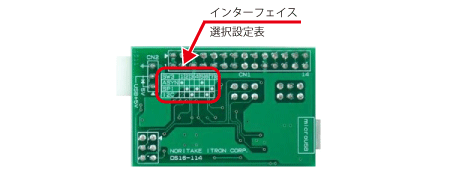

裏面 インターフェイス選択設定表




取付け方

 GU-Dに、ヘッダピンコネクタ(14ピン メス)を取付け、1ピン位置を確認します。
 部品面を正面に見てコネクタの右端が1ピン

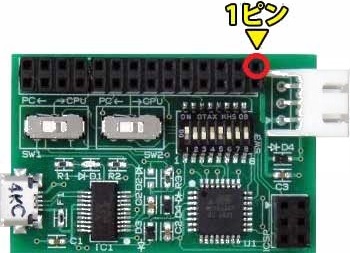

 制御ボードの1ピン位置を確認します。
 部品面を正面に見て右端上が1ピン

 GU-Dの1ピンと、制御ボードの1ピンが合わさるよう取り付けます。
 ※取り付けを誤ったまま電源を入れると、製品が破損しますので注意してください。

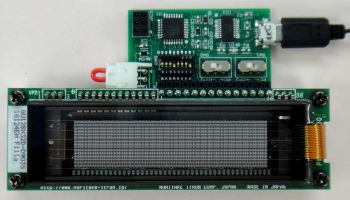

 GU-Dの上に専用ボード、右側にUSBコネクタ

 以上で取付けは完了です。



ドライバーでネジ締め

 ※製品の構造上、設置時に斜めに傾いた状態になります。
  平面に設置したい場合は、事前にGU-Dの四隅の穴にネジ等で
  スペーサを取り付け、設置台とGU-Dとの空間を確保してください。












挿絵

 以上、専用ボードの説明でした。

 この専用制御ボードは、弊社のミニセミナーでも使用しています。
 (参考ページ: プライベート展示会 itroFair2017 in OSAKA)

 市販品ではありませんが、弊社から提供可能です。
 ご入り用の際は、お気軽にお問い合わせください。

* お問い合わせフォーム
 ※itroMate会員登録が必要です。

 ボードの説明が終わりましたので、本題へ戻りましょう。
