FEATURE特辑


具有和常见的LCD模组相同的外形尺寸以及安装孔、插槽位置,可以非常容易地装配入现有框架而无需改动,达到节约开发成本、缩短开发周期的目的。

字符型模组CU-U系列采用了与常见LCD模组相同的14针引脚接口设计(4/8位并口),最大消费电量与带有背光源的LCD模组相当。 因此如果电源极性一致的话,原则上可以直接替换而不用作任何电路上的更改。

字符型[CU-U系列]VFD模组、与常见的4/8位并口的LCD模组(HD44780/HD66712等)具有互换性,既有的LCD程序资源可得到最大程度的利用。

可通过指令关闭显示电源,这样可以在无需显示时大幅削减消费电量,更加节省能源。

[CU-U系列]采用与LCD相同的并行接口,所以无需变更既有的通信控制设计。 (关于处理时间的差异问题请参考用户指南·规格书等)

VFD是替代LCD的最佳选择

VFD的最大特点是自发光。无需背光源,具有LCD无可比拟的宽视角,适应高温高湿的严酷工作环境,并且具有良好的响应速度。
另外,VFD的蓝绿色发光光线柔和,显示品位良好,有利于提升产品档次。
另外,VFD的蓝绿色发光光线柔和,显示品位良好,有利于提升产品档次。
![]() ![]() 无论从正面看还是从各个侧面看,视角变化不影响对比度,真正的宽视角。 |
![]() ![]() 无需背光,自发光的文字清晰明亮,完全适合黑暗环境下的显示。 |
![]() ![]() 应答速度远远超过LCD产品。同时具有耐高温高湿环境的特点。 |
![]() ![]() 另外具有[省电模式],可在无需显示时打开,这样可把消费电流降至数mA以下,达到更加节能的目的。 |
![]() ![]() 在LCD可能会出现显示异常的低温·高温环境下也可保证可靠地工作。 |

VFD的蓝绿色发光色具有亮度值高、波长覆盖范围宽的特点,可以通过彩色滤光片非常容易地改变显示颜色。 而且加装滤光片可以明显提高显示内容与背景的对比度,从而使显示更加清晰。 ![]() |
![[粉色系滤光片→白、蓝色息滤光片→蓝色、绿色系滤光片→绿色]](img/kikou_photo4.jpg)


具有和常见的LCD模组相同的外形尺寸以及安装孔、插槽位置,可以非常容易地装配入现有框架而无需改动,达到节约开发成本、缩短开发周期的目的。
![]() ![]() 提供多种规格[列x行]的VFD模组,并且外观尺寸与常见的LCD模组兼容。具体规格请参考各产品的规格书。 CU-U系列 详细信息·产品一览 |

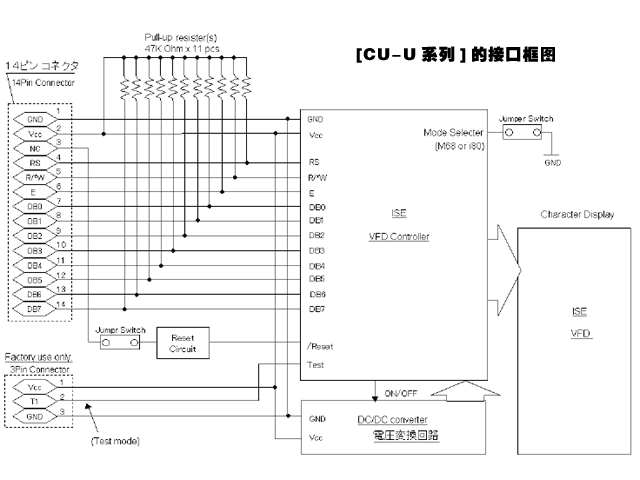

引脚序号 | 信号名称 | 引脚序号 | 信号名称 |
1 | GND | 2 | Vcc |
3 | NC | 4 | RS |
5 | R/W | 6 | E |
7 | DB0 | 8 | DB1 |
9 | DB2 | 10 | DB3 |
11 | DB4 | 12 | DB5 |
13 | DB6 | 14 | DB7 |

字符型模组CU-U系列采用了与常见LCD模组相同的14针引脚接口设计(4/8位并口),最大消费电量与带有背光源的LCD模组相当。 因此如果电源极性一致的话,原则上可以直接替换而不用作任何电路上的更改。
![]() VFD是自发光型显示器件,因此无需背光源以及对比度调整回路,发光亮度则可以通过软件衡方便地进行调整。 |
![]() ![]() |
![]() ![]() |


字符型[CU-U系列]VFD模组、与常见的4/8位并口的LCD模组(HD44780/HD66712等)具有互换性,既有的LCD程序资源可得到最大程度的利用。
功能 | 代码 | |||||||||
RS | R/W | DB7 | DB6 | DB5 | DB4 | DB3 | DB2 | DB1 | DB0 | |
清屏 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 |
光标回零 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | * |


可通过指令关闭显示电源,这样可以在无需显示时大幅削减消费电量,更加节省能源。

[CU-U系列]采用与LCD相同的并行接口,所以无需变更既有的通信控制设计。 (关于处理时间的差异问题请参考用户指南·规格书等)

![]() |
详细信息·产品一览 应用指南 |
与LCD兼容的VFD模组[CU-U系列] [CU-U系列]VFD模组产品,与常见的LCD模组具有互换性,因此可以最大限度地利用既有的LCD资源,以最低的成本达到升级换代的目的。 |
|
