正面からの見やすさはもちろん、 角度によるコントラストの変化が無く、広視野角です。

バックライトが無く、文字だけがくっきりと光ります。 暗所での視認性に優れます。

LCDと違い、表示の切り替わりに高速で反応。 氷点下でも安定して動作します。

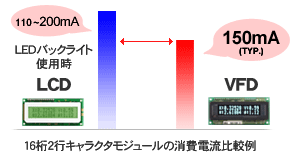

VFDの消費電流は、LCDのバックライトを明るめに使用した際の消費電流と同程度です。 また、表示不要時は「省電力モード」で表示用電源をOFF。 消費電流を数mAまでカットでき、省エネです。

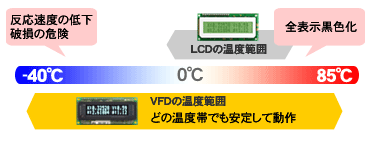

LCDでは表示異常が起きてしまうような、低温・高温の過酷な環境でも、 安定して動作します。

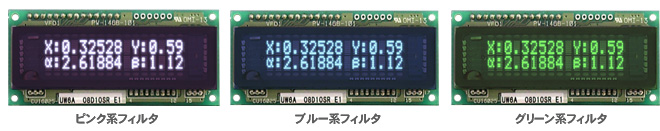

ブルーグリーンの発光色は輝度レベルが高く、広範囲なスペクトラムを持ちます。 カラーフィルタを被せることで、表示色を自由に変えることができます。 また、フィルタの装着によりコントラストが向上し、より見やすくなります。 カラーフィルタシミュレーターはこちら

※表示管の発色は、画面でご覧頂くよりも鮮やかです。現品でお確かめください。

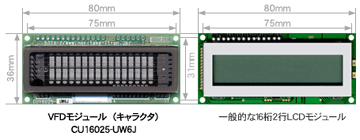

一般的なLCDモジュールと、縦横の外形やネジ穴位置、コネクタ位置が同じ。 筐体への組み込みが容易にでき、コストや期間を削減できます。

様々な「桁ｘ行」のＬＣＤモジュールサイズに対応した製品を多数揃えています。 寸法の詳細は各製品仕様をご参照ください。 CU-Uシリーズ製品情報はこちら

0

CU-Uシリーズピン配置

ピン番号	信号名	ピン番号	信号名
1	GND	2	Vcc
3	NC	4	RS
5	R/W	6	E
7	DB0	8	DB1
9	DB2	10	DB3
11	DB4	12	DB5
13	DB6	14	DB7

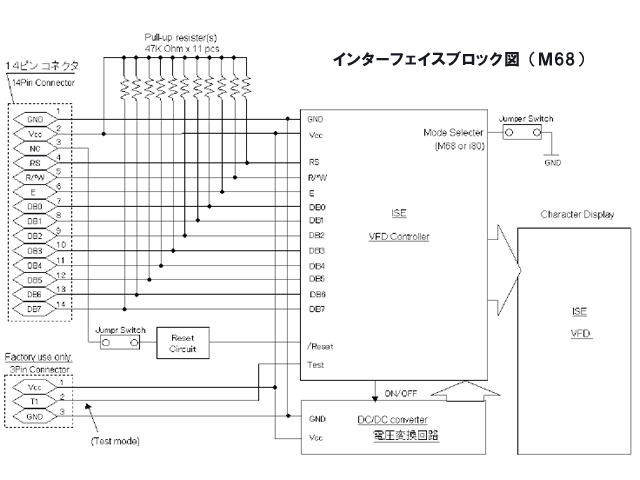

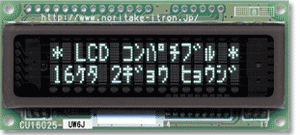

キャラクタタイプの「CU-Uシリーズ」は、 LCDと同様の14ピン配置(4/8bitパラレルI/F)に対応。 VFDの総消費電力はバックライト付のLCDと同程度です。 電源極性等の条件が合えば、回路変更せずに置き換えも可能です。
　また、わずかなピン配線で制御できる、シリアルI/Fにも対応しています！

VFDは自発光なので、バックライト電源、 コントラスト調整が不要です。 また、明るさ調整はソフト側で制御できます。

HD44780,HD66712を エミュレーション、KS0066U, ST7066U等、各社LCDコントローラと互換性があります。

各信号はVFDモジュール側でプルアップされています。

キャラクタタイプの「CU-Uシリーズ」は、一般的なLCDモジュールの4bit/8bitコマンドセット(HD44780/HD66712/KS0066U/ST7066U等)と互換。 既存のLCDプログラム資源が流用できます。不具合のあった互換コントローラ品から特に変更無しに採用頂いたこともあり、より高品位の表示にご満足頂いています。

コマンドセット(一部)

機能	コード
	RS	R/W	DB7	DB6	DB5	DB4	DB3	DB2	DB1	DB0
表示クリア	0	0	0	0	0	0	0	0	0	1
カーソルホーム	0	0	0	0	0	0	0	0	1	*

コマンドで表示電源をＯＦＦ。非操作時などに消費電力カットで省エネ化できます。

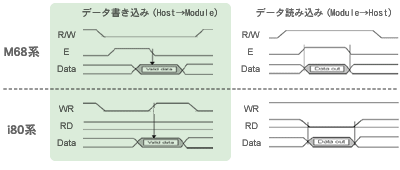

「CU-Uシリーズ」はLCDと同じパラレルI/Fですので、通信制御の変更をせずに済みます。 （処理時間の違いはアプリケーションノート・仕様書等をご参照ください）
　シリアルI/Fにも対応しています。
