画像データ変換ソフト【ME-203】

SUPPORT

　BMPなどの画像ファイルをノリタケ伊勢電子製のVFDモジュール（GU/GU-Dシリーズ）のリアルタイムビットイメージ表示コマンド用の16進数のデータ（txtファイル）に変換するツールです。
生成されたデータを、プログラム言語に合わせて編集してご利用ください。

１．ダウンロードしたファイルを解凍し、実行ファイルを実行してください。

　　（※インストール不要）

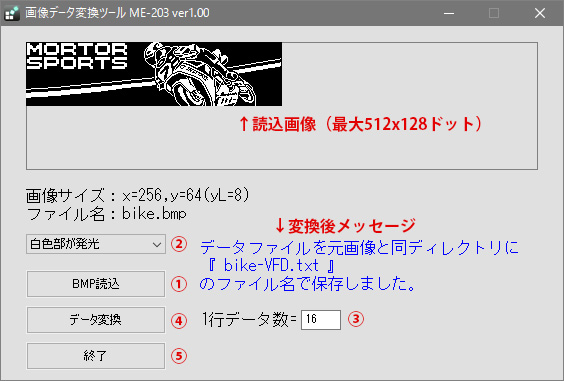

２．① [BMP読込]ボタンで、BMP画像を読み込む。（GIF,PNG,JPEGも読み込めます）

　　・読み込んだ画像が表示されます。

　　・画像のx,yサイズとファイル名が表示されます。

　　（画像のyサイズが8の倍数でない場合は8の倍数に切り上げたyサイズで変換します)

３．BMP画像の白色部が発光するのか、黒色部が発光するのか②で選択する。

４．出力ファイルの1行あたりのデータ数を③に入力する。（初期値は16）

５．④ [データ変換]ボタンを押す。

　　・変換が完了すると画面右側に完了メッセージが表示されます。

　　・変換したデータファイルは、元画像と同ディレクトリにtxtファイルとして保存されます。

　　　ファイル名は元画像ファイル名の後ろに"-VFD.txt"が付加されたものになります。

　　　（同ディレクトリに同じファイル名がある場合は上書きされます)

６．終了時は⑤[終了]ボタンを押す。

・対応製品：VFDモジュール GUシリーズ

・動作確認OS：Windows 7 / 10

・お客様のPC環境や最新のOSによっては、正常に動作しない場合があります。
