【GU-7000専用】C++ / AVR コードライブラリ
スムーズにお使いいただくために
C++、AVRでスムーズにご使用いただくために、ライブラリとサンプルプログラムを用意いたしました。 お客様の環境下でご使用していただく場合、プログラムの変更が多少必要になる場合があります。
GU-7000シリーズ ご利用方法
ご利用手順
このコードライブラリは、C++言語とAVR Studio 4用に作成されています。
次のステップを参考にご使用ください。

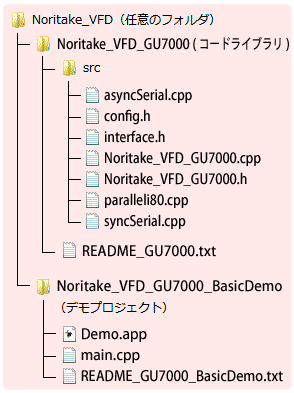

【ステップ１】
コードライブラリをダウンロードして
解凍し、右図を参考に任意の
ディレクトリに保存します。
【ステップ２】
デモプロジェクトをダウンロードして
解凍し、右図を参考にステップ１と
同じディレクトリに保存します。
【ステップ３】
AVR Studio4 のプロジェクトファイル
(.aps)を開きます。
【ステップ４】
ハードウェアに応じて"config.h"の
オプションを設定します。
【ステップ５】
ビルドしてホストシステムに
転送します。

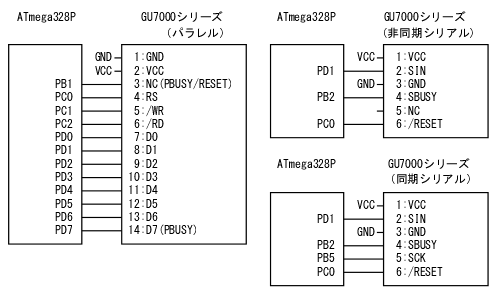

接続図
CPUにATMEL ATmega328Pを使った場合の接続参考図です。 ライブラリではこの接続を前提にconfig.hの初期設定をしています。 ご使用時は実際の接続にあわせてconfig.hを設定して下さい。
GU-7000コードライブラリ内容
Noritake_VFD_GU7000
このコードライブラリは、VFDモジュール "GU7000シリーズ" の基本機能にアクセスするメソッドを提供します。
GU-7000デモンストレーションファイル内容
動作環境
- 対応製品：VFDモジュール GU-7000シリーズ
- 動作言語：C++、AVR Studio 4
- お客様のPC環境や最新のOSによっては、正常に動作しない場合があります。
