スムーズにお使いいただくために

　C++、AVRでスムーズにご使用いただくために、ライブラリとサンプルプログラムを用意いたしました。 お客様の環境下でご使用していただく場合、プログラムの変更が多少必要になる場合があります。

GU-Uシリーズ ご利用方法

ご利用手順

　このコードライブラリは、C++言語とAVR Studio4 , Atmel Studio6 用に作成されています。 次のステップを参考にご使用ください。

【ステップ１】
　コードライブラリをダウンロードして解凍し、任意のディレクトリに保存します。 デモプロジェクトはコードライブラリのsrcディレクトリと同じ階層に保存されています。

【ステップ２】
　AVR Studio4 で "Demo.aps" プロジェクトファイルを、または Atmel Studio6 で "Demo.atsln" を開きます。

【ステップ３】
　ハードウエアに応じて "config.h" のオプションを設定します。

【ステップ４】
　ビルドしてホストシステムに転送します。

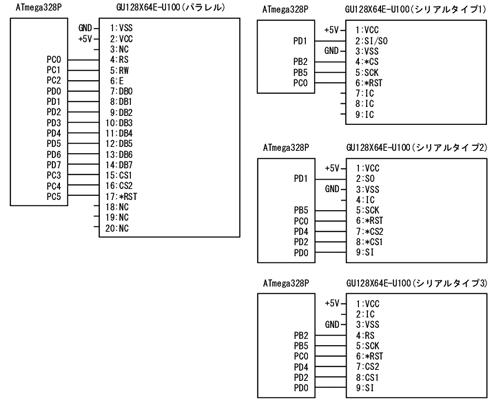

接続図

　CPUにATMEL ATmega328Pを使った場合の接続参考図です。 ライブラリではこの接続を前提にconfig.hの初期設定をしています。 ご使用時は実際の接続にあわせてconfig.hを設定して下さい。

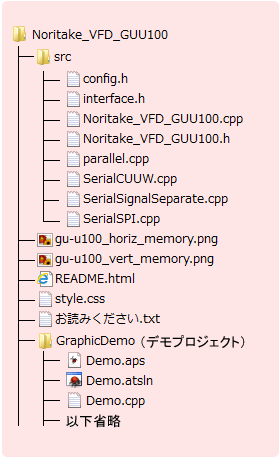

GU-Uコードライブラリ内容

Noritake_VFD_GUU100
　GU128X64E-U100の制御を目的としたコードライブラリです。 一般的なKS0108用のコマンドのほかに、パワー・セーブ・モードと画面の輝度設定の機能を追加しています。

GU-Uデモンストレーションファイル内容

Noritake_VFD_GUU100_FontDemo
　文字フォントを表示します。

• 5x8ドットフォント（font5x8.h）
• 5x8ドットdescenderフォント（font5x8_descender.h）
• 8x8ドットフォント（font8x8.h）

 大きい動画でみる



---



Noritake_VFD_GUU100_LargeNumberDemo
　大きな数字フォントを表示します。

• 20x32ドット数字フォント（font20x32_digits.h）
  4桁表示、9999から0000まで1づつ減少（繰り返し）

 大きい動画でみる



---



Noritake_VFD_GUU100_EqualizerDemo
　イコライザーイメージのデモ表示をします。
使用フォント

• 5x8ドットフォント（font5x8.h）
• 8x8ドットフォント（font8x8.h）
• 20x32ドット数字フォント（font20x32_digits.h）

バーグラフ

• 四角形塗潰し（fillRect）

 大きい動画でみる



---



Noritake_VFD_GUU100_GraphicDemo
　グラフィック表示をします。

• 点（setDot)
• 線（drawLine）
• 四角形輪郭（drawRect）
• 四角形塗りつぶし（fillRect）
• 円（drawCircle）
• 画像（drawImage）
• 色の反転（invertOn/invertOff）
• 画面輝度（setScreenBrightness）



 大きい動画でみる



---



動作環境

• 対応製品：VFDモジュール GU-Uシリーズ
• 動作言語：C++、AVR Studio 4

• お客様のPC環境や最新のOSによっては、正常に動作しない場合があります。

利用条件・著作権

• 利用条件・著作権についてはこちらをご覧ください
