スムーズにお使いいただくために

　C++、AVRでスムーズにご使用いただくために、ライブラリとサンプルプログラムを用意いたしました。 お客様の環境下でご使用していただく場合、プログラムの変更が多少必要になる場合があります。

CU-Uシリーズ用 ご利用方法

ご利用手順

　このコードライブラリは、C++言語とAVR Studio 4用に作成されています。
次のステップを参考にご使用ください。

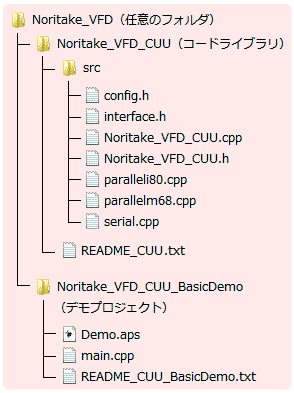

【ステップ１】
　コードライブラリをダウンロードして
　解凍し、右図を参考に任意の
　ディレクトリに保存します。

【ステップ２】
　デモプロジェクトをダウンロードして
　解凍し、右図を参考にステップ１と
　同じディレクトリに保存します。

【ステップ３】
　AVR Studio4 のプロジェクトファイル
　(.aps)を開きます。

【ステップ４】
　ハードウェアに応じて"config.h"の
　オプションを設定します。

【ステップ５】
　ビルドしてホストシステムに
　転送します。

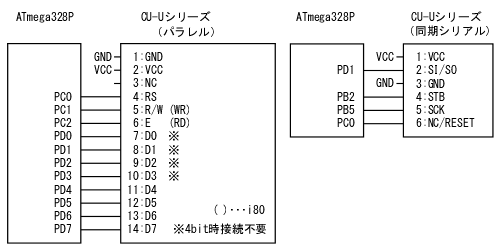

接続図

CPUにATMEL ATmega328Pを使った場合の接続参考図です。 ライブラリでは、この接続を前提にconfig.hの初期設定をしています。 ご使用時は実際の接続にあわせてconfig.hを設定して下さい。

CU-Uコードライブラリ内容

Noritake_VFD_CUU
このコードライブラリは、VFDモジュール "CU-Uシリーズ" の基本機能にアクセスするメソッドを提供します。

CU-Uデモンストレーションファイル内容

Noritake_VFD_CUU_BasicDemo
　"Noritake_VFD_CUU"コードライブラリを使って、CU-Uシリーズの基本的な機能のデモパターンを表示します。

• 文字表示
• 表示輝度調整
• 表示シフト
• ユーザー定義文字
• 数値表示

 大きい動画で見る



---



Noritake_VFD_CUU_Graph
　このコードライブラリは、VFDモジュール"CU-Uシリーズ"に水平バーグラフを表示するメソッドを提供します。 このコードライブラリを使用する場合は、同時に"Noritake_VFD_CUU"コードライブラリが必要です

 大きい動画で見る



---



Noritake_VFD_CUU_Graph_BarGraphDemo
　"Noritake_VFD_CUU_Graph"コードライブラリを使って、CU-Uシリーズに2本の水平バーグラフを表示します。

動作環境

• 対応製品：VFDモジュール CU-Uシリーズ
• 動作言語：C++、AVR Studio 4

• お客様のPC環境や最新のOSによっては、正常に動作しない場合があります。

利用条件・著作権

• 利用条件・著作権についてはこちらをご覧ください
