高感度タッチ液晶モジュール評価キット

SCK-GTWV070C3A00PA

お問い合わせ・お見積り

付属資料一式 ※1
参考解説資料 (入門編) ※2
参考解説資料 (応用編) ※2

高感度タッチ液晶モジュール／コマンド制御タイプ GT-CP(7inch)の評価用キットです。

本キットは、「ハードウェア一式」と「付属資料(用紙)」で構成されています。

※1　本キット付属資料のデータ版です。ダウンロードにてご参照いただけます。

※2　制御用マイコンボードの参考解説資料(ダイレクト制御版)もご用意しました。

　　　Arduinoのサンプルコード各種もご参照いただけます。

　　　ZIPデータをダウンロードいただき、任意の場所に解凍後、

　　　README.htmlをダブルクリックしてください。

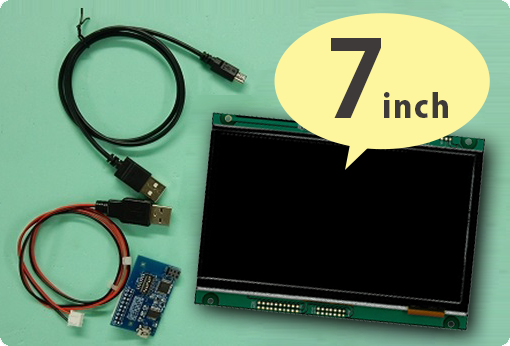

製品構成

高感度タッチ液晶モジュール	1台
制御用マイコンボード	1台
電源ケーブル ( XHP-3 ⇔ USB Type A )	1個
USB通信ケーブル ( USB Type A ⇔ Micro B )	1個
付属資料：最初にお読みください	1部
付属資料：使用上の注意	1部
付属資料：動作確認手順 <コマンド制御タイプ>	1部
付属資料：プログラム編集手順 <コマンド制御タイプ>	1部
付属資料：様々な制御方法 <コマンド制御タイプ>	1部

注意事項

下記についてはお客様でご用意願います。

・ Power Supply / USB-Type A　接続用の電源5V (1.0A 以上)
・ PC (OS: Windows 10)　※サンプルプログラム編集・変更時に必要です。
・プログラムファイル　※弊社でもサンプルプログラムをご用意しています。詳しくはお問い合わせください。

仕様

高感度タッチ液晶モジュール	標準品 GTWV070C3A00PA に、以下加工を施したもの。・コネクタ追加 (CN8：B3B-XH-A、 CN9：B9B-XH-A) ・ジャンパ(J5、J6)はんだショート済 ※JP設定(初期)：UART ・FROM内に動作確認用の画像データ登録 ※標準品 GTWV070C3A00PA の詳細は、こちら(製品情報)をご覧ください。
画面サイズ	7インチ
画素数	800 x 480 ピクセル
表示サイズ	154.08 x 85.92 mm
外形サイズ	165.0 x 118.5 mm
輝度	850 Cd/m2(nit)
I/F	非同期シリアル(CMOS)、SPI(CMOS)、I2C(HID準拠)、 USB(ハイスピード)(フルスピード)(HID準拠)(Win-USB)
機能・特長	タッチパネル搭載、汎用I/O搭載、プログラムマクロ
