特長
▼GT Design Stuidoの操作を動画で紹介▼
▼GT Design Stuidoの特長▼

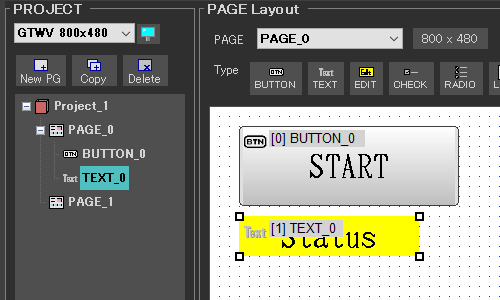

操作画面をマウス操作で楽々デザイン
ボタンやテキスト、画像、チェックボックスなど、多様なGUIオブジェクトを搭載。ドラッグ＆ドロップでエリアに配置できるので、液晶の操作画面が簡単に作れます。
多様なGUIオブジェクト
-
テキスト
-
ボタン
-
入力ボックス
-
チェックボックス
-
ラジオボタン
-
ホイール
-
ドロップダウン
-
リストボックス
-
スライダー
-
バー
-
画像
-
ドローシェイプ
-
アナログメーター
-
グラフ

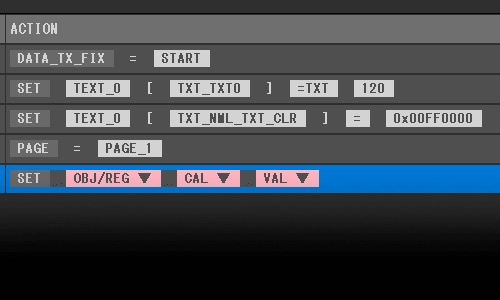

タッチ操作時のイベント設定
タッチ操作をトリガーに、テキストや色の変更、表示ページの切替やホストへの信号出力など、多彩なイベントをローコードで設定できます。

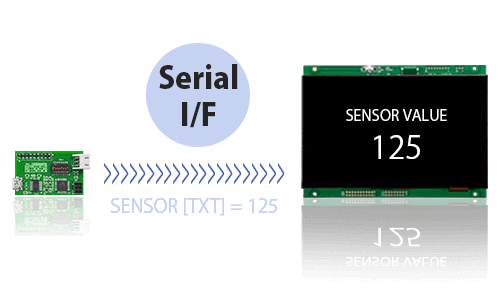

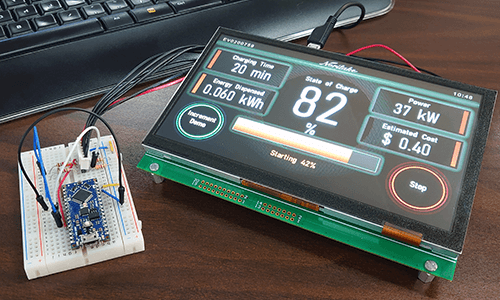

ホストマイコンからの制御も簡単
画面上のオブジェクト表示や色の変更、表示ページの切替など、マイコンからシリアル接続でコマンドを送るだけで画面制御できます。
スムーズな開発をお手伝いします

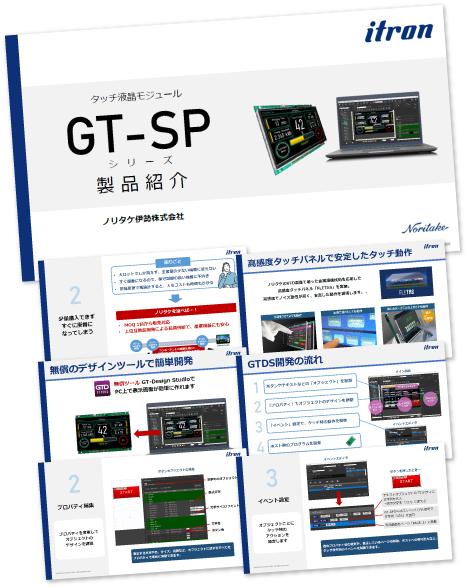

技術サポートページから、デザインツールや技術資料、初心者向け、サンプルファイルなどがダウンロードできます。 開発で分からない点が、あればお気軽にご相談ください。

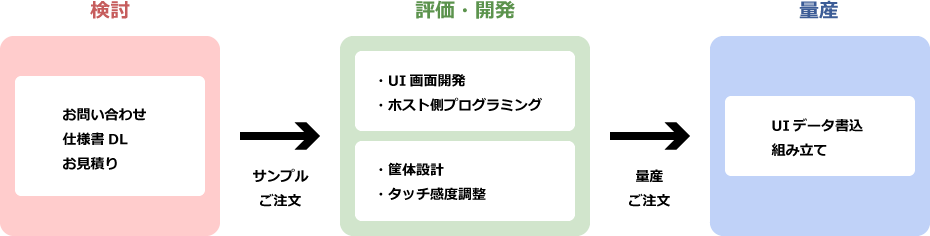

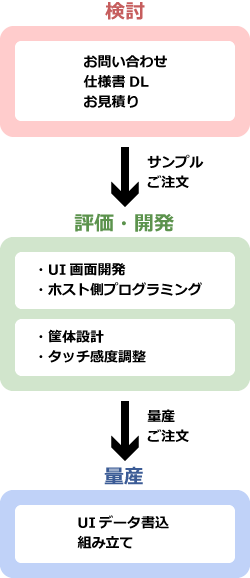

開発の流れ
お客様のメリット
開発のスピードアップ
操作画面もタッチの動作も、ツールを使って直感的に短時間で作れます。ホスト側で、画面表示するための複雑なプログラムを組む必要がなくなり、開発のスピードアップが図れます。
ホストマイコンの負荷を軽減
画面表示やタッチにかかわる処理の多くをGT-SPが行います。マイコンの制御が最小限で済むので、他の処理に多くのリソースを割くことができます。

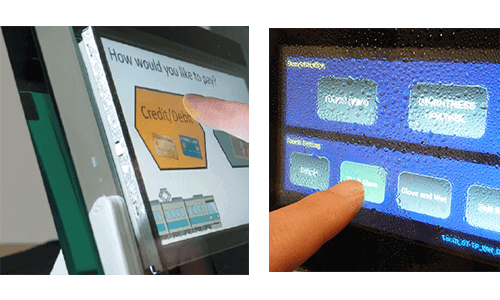

厚手袋でも、水濡れでも！
厳しい環境で、安定したタッチ動作を実現

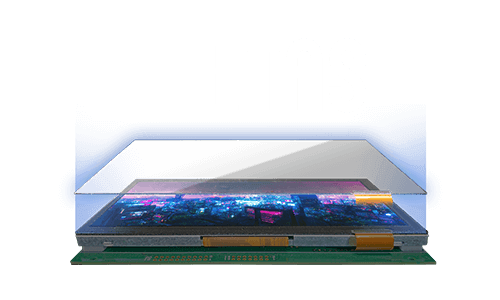

「FLETAS」 高感度静電容量タッチパネル搭載
ノリタケのVFD製造で培った金属薄膜技術を応用した、「FLETAS」高感度タッチパネルを実装。高感度でノイズ耐性が高く、厚いカバーガラスや圧手越しでのタッチ、水濡れ時でも、安定した動作を実現します。
環境に併せたタッチ感度調整が可能
お客様でタッチ感度が簡易調節できます。さらに、水濡れなど厳しい環境に併せたタッチパッケージ設定を用いて、大幅な感度変更が可能です。

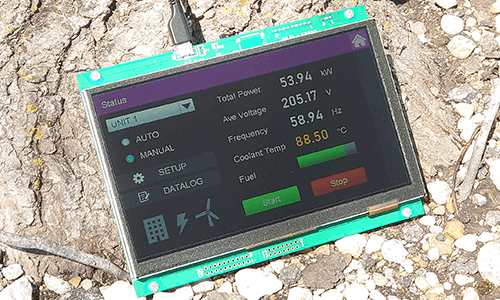

屋外でも画面が見える！
明るく見やすい画面で、屋外用途にも最適
800カンデラの高輝度LEDバックライト
高輝度LEDバックライトのTFTパネルを搭載。明るい画面で、日中の屋外でも十分な視認性を発揮します。

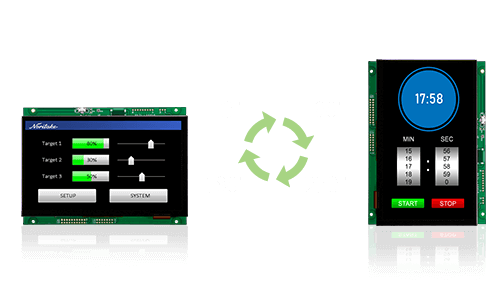

0 - 90 - 180 - 270度の画面回転に対応
ツールでの画面作成時に、画面の向きを設定することで、実行時に回転した状態で画面が表示されます。
※動作中の画面回転はできません。
長期供給で、ずっと安心
産業機器に適した、高い供給性と信頼性

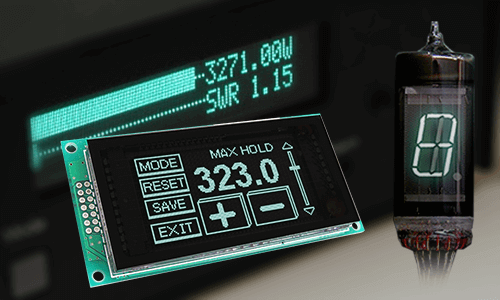

55年以上の歴史と
10000社へのディスプレイ供給実績
ノリタケは1967年に世界に先駆けてVFDを開発。数々の受賞歴を経て、世界で累計10000社以上のお客様に届けています。 長年の製造供給実績と技術力で、信頼性の高い製品を提供します。
長期供給への取り組み
生産寿命の長い産業機器にとって、長期供給性は重要です。当社は、コンポーネントが入手できなくなる際に、再設計を検討・開発し、お客様に上位互換品のディスプレイモジュールの提供を続けます。

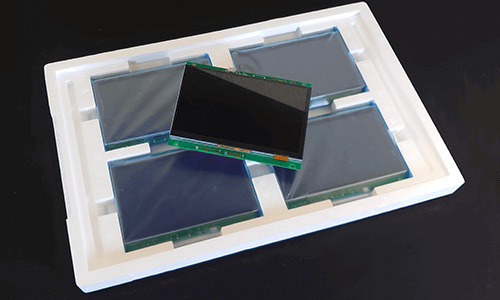

1台からでも販売
ノリタケはMOQ1台からでも販売いたします。
少量案件のお客様もご安心ください。
製品ラインナップ
-
-
GTWQ043S3B00PW （広域温度モデル）
-
画面サイズ
4.3インチ（480x272）
-
輝度
850 cd/m2（Typ.）
-
I/F
UART, USB
-
タッチパネル
静電容量式
-
動作温度.
-30°C ～ +85°C
-
電力
5V / 410mA
-
-
GTWV050S3A00P
-
画面サイズ
5インチ（800x480）
-
輝度
810 cd/m2（Typ.）
-
I/F
UART, USB
-
タッチパネル
静電容量式
-
動作温度.
-20°C ～ +70°C
-
電力
5V / 610mA
-
-

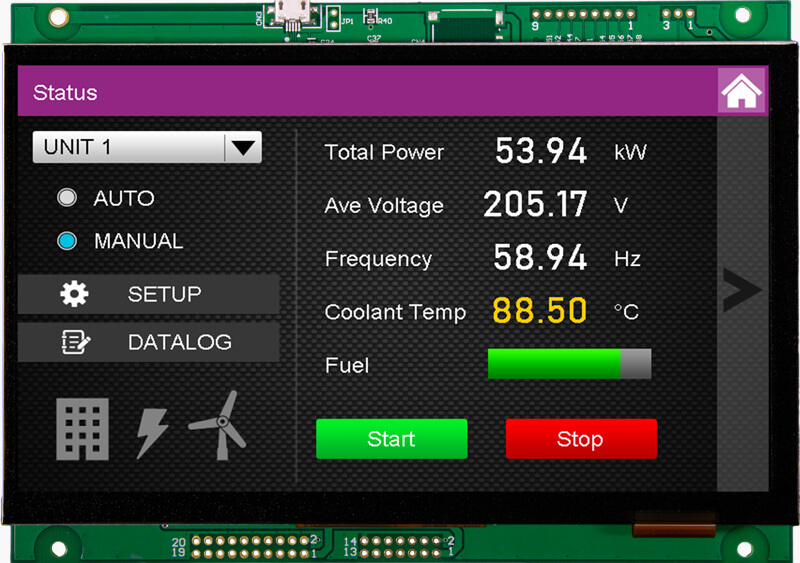

GTWV070S3A00P
-
画面サイズ
7インチ（800x480）
-
輝度
850 cd/m2（Typ.）
-
I/F
UART, USB
-
タッチパネル
静電容量式
-
動作温度.
20°C ～ +70°C
-
電力
5V / 720mA
-
-

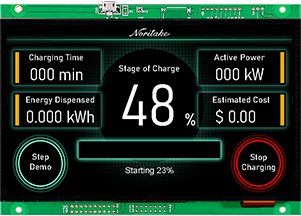

GTWV070S3B00PW （広域温度モデル）
-
画面サイズ
7インチ（800x480）
-
輝度
600 cd/m2（Typ.）
-
I/F
UART, USB
-
タッチパネル
静電容量式
-
動作温度.
-30°C ～ +70°C
-
電力
5V / 600mA
-
-
-
品番 解像度 画面サイズ
（インチ）表示サイズ
（mm）外形サイズ
（mm）動作温度 重量（g） 電力 GTWQ043S3B00PW
480 x 272 4.3 95.04 x 53.86 108.00 x 80.00 -30°C ～ +85°C 94 5V / 410mA GTWV050S3A00P
800 x 480 5 108.00 x 64.80 120.70 x 88.60 -20°C ～ +70°C 120 5V / 610mA GTWV070S3A00P
800 x 480 7 154.08 x 85.92 165.00 x 118.50 -20°C ～ +70°C 267 5V / 720 mA GTWV070S3B00PW
800 x 480 7 165.00 x 118.50 120.70 x 88.60 -30°C ～ +70°C 273 5V / 600mA ※上記の仕様表は概要ですので、詳細は各詳細仕様書をご確認ください
