GT-SP 量産用プロジェクト書き込みツール【GT MPWR】
量産向けのGT-SPプロジェクト書き込みツール
『GT MPWR』は、GT Design Studioで作成したプロジェクトを、TFTモジュールに一斉に登録するための量産用書き込みツールです。
PCを用いて、USBケーブルで複数のタッチTFTモジュール(GT-SP)を接続し、プロジェクトやファームウェアの一斉書き込みが行えます。
使用方法(概略)
量産用プロジェクト(MPファイル)の準備
1. 『GT DESIGN STUDIO』で、プロジェクトを開く
2. 上部のツールバー右端にある「オプション」ボタンを押す
3. 「MPファイル作成」を選択し、「Generate」ボタンを押す
4. MPファイル(ZIP形式)が生成される

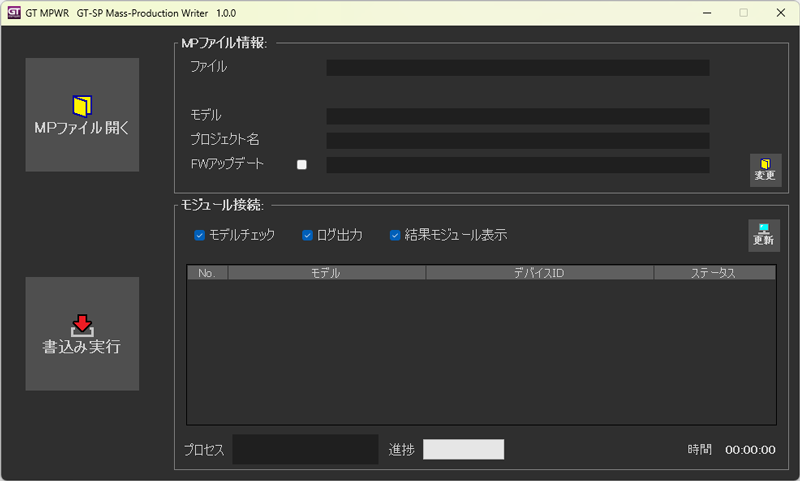

量産用プロジェクト(MPファイル)の書き込み
1. 『GT MPWR』をダウンロードし、PCへインストールする
2. 『GT MPWR』を起動する
3. 「MPファイルを開く」ボタンで、TFTモジュールに書き込むMPファイル(ZIP形式)を選択する
4. TFTモジュールに書き込むファームウェアを変更する場合は、必要に応じて「変更」ボタンを押して選択する
5. TFTモジュールとPCをUSBケーブルで接続する（USBハブを用いて、複数台接続可能）
6. 全てのTFTモジュールに電源を投入する
7. 「更新」ボタンで、PCとTFTモジュールの接続状況を確認する
8. 「書き込み実行」ボタンを押してプロジェクト（ファームウェア）を書き込む
9. 書込み結果（ツール画面、TFT画面表示）を確認する
10. TFTモジュールの電源を切り、取り外して書き込みを完了する
11. 以降5～10を繰り返す
動作環境
・対応製品：タッチTFTモジュール GT-SPシリーズ
・OS：Windows 11
