PRODUCTS

GU-800シリーズ

 高速で切替わるアニメーションでも、専用コントローラによるダイレクト処理で綺麗に表示します。





製品ラインナップ

横×縦(dot)
128x32 160x32 256x32

サイズ比較一覧

128x32

GU128X32-800B

画素数
128x32 ドット
表示サイズ
83.05x20.65 mm
ドットピッチ
0.65x0.65 mm
外形サイズ
130.0x38.5 mm
電源
5 V
I/F
パラレル
非同期シリアル(CMOS)
搭載フォント
機能・特長
-
タッチ検出方式
-
使用VFD
MN12832JC
評価キット
-

160x32

GU160X32-800B

画素数
160x32 ドット
表示サイズ
101.5x20.2 mm
ドットピッチ
0.65x0.65 mm
外形サイズ
154.0x45.0 mm
電源
5 V
I/F
パラレル
非同期シリアル(CMOS)
搭載フォント
機能・特長
-
タッチ検出方式
-
使用VFD
MN16032BC
評価キット
-

256x32

GU256X32-800B

画素数
256x32 ドット
表示サイズ
166.3x20.7 mm
ドットピッチ
0.65x0.65 mm
外形サイズ
220.0x50.0 mm
電源
5 V
I/F
パラレル
非同期シリアル(CMOS)
搭載フォント
機能・特長
-
タッチ検出方式
-
使用VFD
-
評価キット
-

主な機能・特長

高速アニメーション表示に対応

高速アニメーションを実現する
「専用コントローラ搭載」
高速アニメーション表示対応

専用コントローラ

 高速描画処理を実現するために、GU-800シリーズは専用コントローラを搭載しました。 受信する画像データをダイレクトに処理するので、他のシリーズよりも高速に画面を表示できます。



画像データを素早く転送する

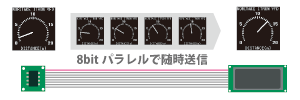

「8bitパラレル接続」

LCD同形サイズ
受信データをダイレクト処理で高速描画

 8bitパラレル接続に対応し、画像データをより素早く転送することができます。VFDモジュール側では受信しながらダイレクトに描画処理を行います。
 アニメーション表示はもちろん、イコライザのような高速で切り替わるグラフ表示にも適しています。



表示画面を構成しやすい

文字と画像を合成する
「レイヤー機能」
レイヤーコマンド機能対応

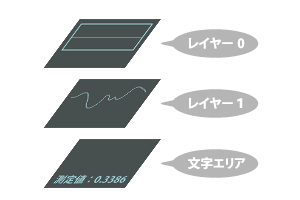

レイヤー機能

 表示画面を構成するための、描画用のレイヤー2枚と文字エリアを持っています。 それぞれAND/OR/EXORによる表示合成が可能です。



上下左右の滑らかな
「スクロールアクション」
表示アクションコマンド機能対応

左右スクロール
上下スクロール
上下左右のスクロールに対応

 コマンドで、左右に加えて上下の滑らかな画面スクロールが可能です。



その他 機能・特長

明るく見やすいVFDによる
「抜群の視認性」
VFD(蛍光表示管)採用




視野角が広いためどの角度から見ても見やすく、応答速度も速い。


 VFDは表示そのものが光る「自発光表示」が特長。 LCDと違い、視野角が広く、バックライトも不要。 暗い環境でも非常に見やすく、表示切替の反応速度も高速です。

 また、ブルーグリーンのやさしい光には高級感があり、 競合製品との差別化、上位機種への品質向上などが狙えます。





氷点下など、過酷な温度でも綺麗に表示する
「動作温度範囲:-40~85℃」
広域動作温度範囲

VFDとLCDの動作温度範囲比較

 LCDは構造上、温度の影響を大きく受けますが、VFDは温度の影響を受けにくく、 低温高温どの温度範囲でも安定して見やすく表示します。

 氷点下での視認性、信頼性が特に評価され、業務用冷凍庫の操作パネルなど -40℃近くになる極寒環境で使われる、様々な製品への採用実績を上げています。



簡単に表示できる
「コマンド制御」
コマンド制御対応

 コマンドを送るだけで、簡単に文字や画像を表示できます。
