PRODUCTS

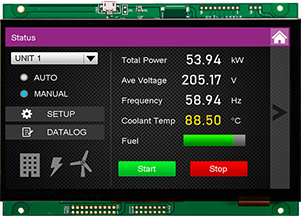

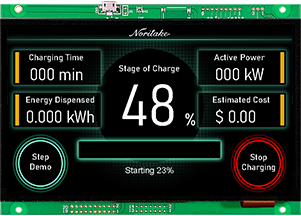

GUI制御タイプ/GT-SP




PCアプリのマウス操作で画面の開発が簡単に行える、組込み用タッチディスプレイ製品です。



【2024年秋期/新規モデル】



無料ソフトで「直感的に」操作画面が作れる!

 GUIデザイン用の開発サポートソフトを、弊社から無償提供

 ボタンやテキストなどをドラッグ&ドロップで配置し画面を直感的にデザインできます。
タッチ後の動作も、マウス操作で簡単に設定できるためプログラミング不要迅速な開発が可能です。





マイコンの負荷を軽減、制御も簡単!

ホスト側のマイコンからGT-SPへ、シリアル接続わずかなコマンド送信で簡単に画面制御が可能。

また、GT-SP単体で画面表示やタッチ時の処理が行えるのでホストの負荷を大幅に軽減できます。



GTならではの優れたタッチ性能
GT-SPも、他のタイプ(GT-VPGT-CP)同様に高感度な静電容量式タッチパネルを搭載しており
 手袋やカバー越し、また水濡れ環境などの厳しい条件でも快適にタッチ操作ができます。





開発サポート



直感的に画面開発ができるデザインソフト「GT Design Studio」



テキストやボタンなどのオブジェクトをドラッグ&ドロップで直感的に配置できる他、「イベント設定」でオブジェクトがタッチされたときのアクションを簡単に設定できます。
詳しい解説資料「スタートガイド」も付属しているので初めて開発する人も安心してご利用いただけます。

効率よくタッチ感度を調整できる「タッチ設定パッケージデータ」

「特殊な条件で使いたい」「でもタッチ感度の調整が難しい……」といった場合は、タッチ設定パッケージをご利用ください。
GT-SPのタッチ感度を「より効率良く調整できる」便利なデータ集です。以下ページからダウンロードいただけます。






資料・解説

カタログ・リーフレット

GT-SPの紹介リーフレットは、こちらからご請求ください。



他にも様々なコンテンツの配信を予定しております。


タッチパネルは薄いガラス製のため、取扱いには十分注意してください。

●タッチ面はカバーで保護する必要があります。また、タッチ感度特性は製品毎で異なり、周囲環境等の影響により変動するため個別のチューニングが必要となります。詳しくはお問い合わせ・ご相談ください。


製品ラインナップ

画面サイズ
4.3インチ 5インチ 7インチ

4.3インチ

GTWQ043S3B00PW



4.3インチサイズ広域温度モデルです。

動作温度が「-30~+85℃」であり、過酷な温度環境でご使用いただけます。

※ユーザーフォント登録機能により、日本語フォント対応可能



画面サイズ
4.3インチ
画素数
480x272 ピクセル
表示サイズ
95.04x53.86 mm
外形サイズ
108.0x80.0 mm
輝度
850 cd/m2(nit)
I/F
非同期シリアル(CMOS)
SPI(CMOS)
I²C(CMOS)
USB(ハイスピード)(フルスピード)(Win-USB)
搭載フォント
ANK
機能・特長
タッチパネル搭載
汎用I/O搭載
GUI 制御 機能

5インチ

GTWV050S3A00P



5インチサイズ標準モデルです。

※ユーザーフォント登録機能により、日本語フォント対応可能



画面サイズ
5インチ
画素数
800x480 ピクセル
表示サイズ
108.0x64.8 mm
外形サイズ
120.7x88.6 mm
輝度
810 cd/m2(nit)
I/F
非同期シリアル(CMOS)
SPI(CMOS)
I²C(CMOS)
USB(ハイスピード)(フルスピード)(Win-USB)
搭載フォント
ANK
機能・特長
タッチパネル搭載
汎用I/O搭載
GUI 制御 機能

7インチ

GTWV070S3A00P



7インチサイズ標準モデルです。

※ユーザーフォント登録機能により、日本語フォント対応可能



画面サイズ
7インチ
画素数
800x480 ピクセル
表示サイズ
154.08x85.92 mm
外形サイズ
165.0x118.5 mm
輝度
850 cd/m2(nit)
I/F
非同期シリアル(CMOS)
SPI(CMOS)
I²C(CMOS)
USB(ハイスピード)(フルスピード)(Win-USB)
搭載フォント
ANK
機能・特長
タッチパネル搭載
汎用I/O搭載
GUI 制御 機能

GTWV070S3B00PW



7インチサイズ広域温度モデルです。

動作温度が「-30~+70℃」であり、従来品(-20~+70℃)より

過酷な温度環境でご使用いただけます。

※ユーザーフォント登録機能により、日本語フォント対応可能



画面サイズ
7インチ
画素数
800x480 ピクセル
表示サイズ
154.08x85.92 mm
外形サイズ
165.0x118.5 mm
輝度
600 cd/m2(nit)
I/F
非同期シリアル(CMOS)
SPI(CMOS)
I²C(CMOS)
USB(ハイスピード)(フルスピード)(Win-USB)
搭載フォント
ANK
機能・特長
タッチパネル搭載
汎用I/O搭載
GUI 制御 機能
