EMIシールドウィンドウ

液晶画面やレンズ開口部などに貼り付け、 内外に漏れる電磁波を防ぐ ノイズ対策部品 です。



ガラス板に薄膜金属メッシュを形成することで、 45dBの高水準なシールド効果と、 85%という業界最高レベルの光透過率を実現。



更に製法上、メッシュ形状の調節が容易なため、 シールド特性を優先させれば60dBの高いシールド効果を得られます。

主な機能・特長

圧倒的な透過率で開口部のノイズを防ぐ

液晶ディスプレイ(LCD)など
開口部のノイズを防ぐ


 ノイズ対策で筐体側の対策を施しても、液晶ディスプレイ(LCD)などの塞ぎきれない開口部からのノイズが大きくなりがちです。

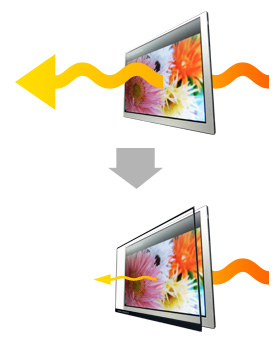

 このEMIシールドウィンドウを液晶のフィルタパネルとして開口部に貼りつけることで、 開口部から漏れるノイズを大きく減らすことができます。


業界最高レベルの透過率を実現


 通常のEMIシールドウィンドウは、金属メッシュを透明な板で挟み込む構造が一般的です。 この製品は当社の薄膜形成技術により、1μmの薄い極細金属メッシュを、直接ガラス板に形成していきます。

 その結果、85%以上という業界最上級の透過率を実現することができました。 無加工のガラス板の透過率が約91%なので、メッシュ部ではわずか6%しか低下していません。 これは無加工の透明ポリカーボネートと同程度であり、透明度の高さが際立ちます。
 開口部の中や、液晶画面をほとんど暗くさせずに、EMI/ESDを防ぎます。



※透過率85%のときのシールド効果は45dBです。


黒色薄膜金属メッシュで見やすさUP

断面イメージ図

 通常銀色の金属メッシュを、当社独自の技術で黒色化しています。  黒色化を施していない金属メッシュと比較すると、光の反射を大幅に抑えることができ、コントラストも向上し視認性が良くなります。 メッシュの厚みもほとんど無いため、斜めからでも見やすくなります。

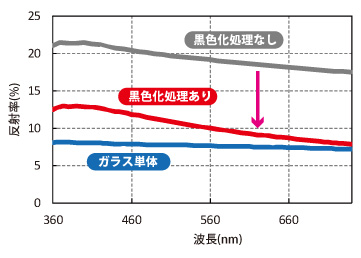

黒色化の有無による反射率比較

 黒色化を施していない金属メッシュと比較すると、光の反射を大幅に抑えることができ、コントラストも向上し視認性が良くなります。 メッシュの厚みもほとんど無いため、斜めからでも見やすくなります。


柔軟なカスタムで、求める特性に対応

シールド特性&透過率の調節が容易

 ガラス板に金属メッシュを直接形成する製法なので、メッシュ形成用の「版」さえ用意すれば、様々なメッシュピッチのパネルを容易に量産可能。

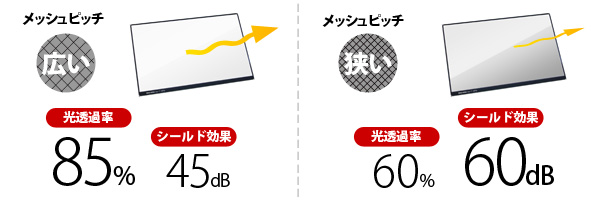

 メッシュピッチを広くすると、シールド特性45dB、光透過率が業界最上レベルの85%の特性を持たせることができます。 一方メッシュピッチを狭めることで、光透過率を一般的なレベル(60%)まで下げることと引き換えに、シールド特性を最大約60dBに向上させることができます。

  特性グラフはこちら




標準品でご希望の特性が得られない場合、メッシュピッチの調節でお客様の求める特性にカスタム対応させていただきます。


反射を防ぐARコート(オプション対応)

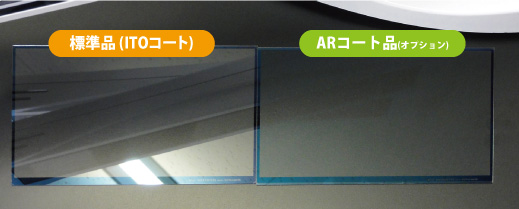

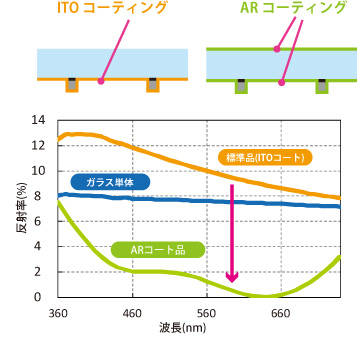

標準品(ITOコート)とARコート品(オプション対応)の反射率比較

 更に反射を防ぎたい方のために、ARコートをオプションで対応。

 屈折率の異なる複数材料でARコーティングすることで、可視光域においてガラス単体よりも良好な反射防止効果を得られます。

 標準品のITOコーティングは屈折率がガラスより大きく、反射率が上昇してしまうため、両面ARコーティング時には実施しません。

 ITOコート、ARコートにはガラス焼け防止効果があり、耐湿特性に有効です。

 ARコートをご希望の方は、お問い合わせの際にご相談ください。


最大15インチまで、指定寸法で製作対応



 カスタム制作させていただく場合は、最大15インチまでのパネルサイズで作成可能。 また15インチ以内であれば任意の寸法にカッティング対応させていただきます。

※およそ15インチサイズのガラス板を元に制作します。
寸法によって取数が異なり、1枚当たりの単価が大幅に変わることがあります。
詳しくはお問い合わせください。


文字やロゴなど、パネルへの印字オプション

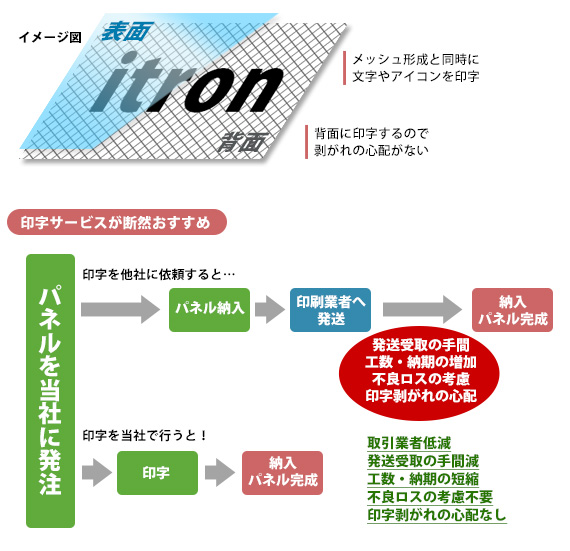

 当社の薄膜形成技術なら、メッシュ形成と同時に、メッシュと同じ成分を用いてロゴや文字を印字することができます。

 裏面への印字なので、擦れによる剥がれの心配もありません。メッシュと同じ成分なので、印字部分だけシールド効果が弱まることもございません。
 ガラス面への印字をご検討の場合は、お気軽にご相談ください。低コスト化、工数・納期低減のお手伝いをいたします。


その他の機能・特長

構造

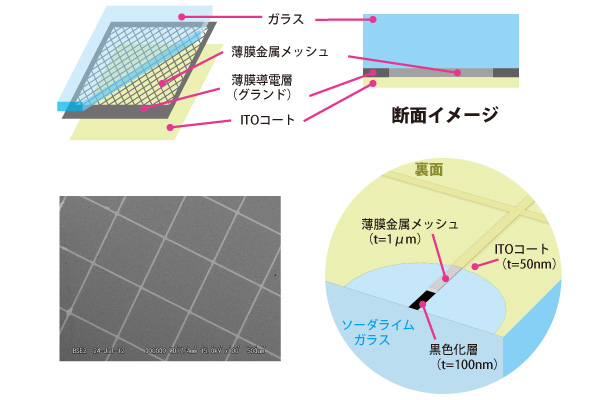

 0.7mmの薄型ガラスに、1μmの薄膜金属でメッシュを形成。縁の四隅にメッシュを取り囲むように薄膜導電層(グランド)を設けてあります。

 ガラス製のため傷が付きにくく、万一高温(400℃)となった場合でも変形しません。


※取付はシールドガスケットや導電性テープ等をお使いください。


シールド効果

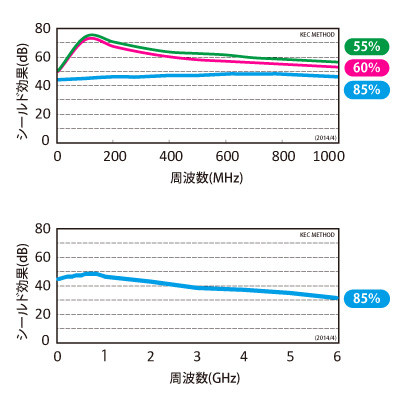

 標準のメッシュピッチ(透過率85%)で形成した際のシールド効果は上図の通りです。その他のメッシュピッチ品はカスタムにて対応いたします。

※シールド効果は取付方法・環境等により異なることがあります。ご検討の際は実物で試験いただくことをお勧めします。
