インターフェースについて
インターフェースについて
インターフェースはＣＭＯＳレベルのクロック同期シリアルデータ入力です。 表２はインターフェース部の主な端子の機能を表しています。 表３はそのＤＣ特性、図１２はインターフェースＡＣ特性（タイミングチャート）です。
各数値は搭載するドライバの種類によって異なる場合がありますので必ず仕様書でご確認ください。
※データ書き込み中にＢＫやＬＡＴを変化させると、誤動作をする可能性がありますので避けてください。

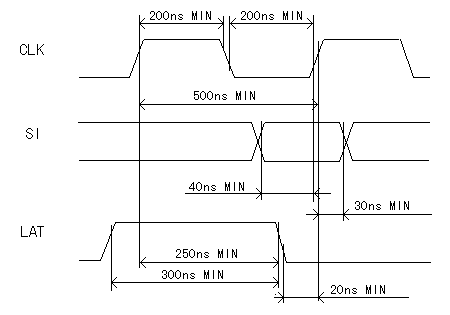

図１２ インターフェース ＡＣ特性（タイミングチャート）
表２ インターフェース端子 機能表
| 端子記号 | 名 称 | Ｉ／Ｏ | 機 能 | 備 考 |
| ＣＬＫ | シフトレジスタクロック | 入力 | Ｌ→Ｈ：データシフト | |
| ＣＬＫＧ |
シフトレジスタクロック （グリッドスキャン） |
入力 | Ｌ→Ｈ：データシフト | 注１ |
| ＳＩ | シリアルデータ入力 | 入力 |
アノード／グリッドスキャンデータ Ｈ：オン、Ｌ：オフ |
|
| ＳＩＧ | シリアルデータ入力 | 入力 |
グリッドスキャンデータ Ｈ：オン、Ｌ：オフ |
注１ |
| ＳＯ | シリアルデータ出力 | 出力 | アノード／グリッドデータ | 不使用時開放 |
| ＬＡＴ | ラッチ | 入力 | Ｈ：スルー、Ｌ：ラッチ | |
| ＬＡＴＧ | ラッチ（グリッド） | 入力 | Ｈ：スルー、Ｌ：ラッチ | 注１ |
| ＢＫ | ブランキング | 入力 | Ｈまたはオープン：表示オフ | |
| ＢＫＧ | ブランキング（グリッド） | 入力 | Ｈまたはオープン：ドライバ出力オフ | 注１ |
※注１ マルチプレックス駆動グリッドアノード独立タイプの場合のみ。
※注２ 実際にはタイプによって、仕様や名称が異なる場合があります。 詳細については個別の仕様書（スペック）をご確認ください。
表３ インターフェース ＤＣ特性
| 記 号 | 名 称 | 条 件 | 最 小 | 標 準 | 最 大 | 単 位 |
| ＶＩＨ | Ｈレベル入力電圧 | ＶＳＳ＋2.4 | － | ＶＤＤ１ | Ｖ | |
| ＶＩＬ | Ｌレベル入力電圧 | ＶＳＳ | － | ＶＳＳ＋0.7 | Ｖ | |
| ＩＩＨ | Ｈレベル入力電流 | ＶＩＨ＝ＶＤＤ１ | 個別仕様書（スペック）参照ください | μＡ | ||
| ＩＩＬ | Ｌレベル入力電流 | ＶＩＬ＝ＶＳＳ | 個別仕様書（スペック）参照ください | μＡ | ||
※実際にはタイプによって、仕様や名称が異なる場合があります。 詳細については個別の仕様書（スペック）をご確認ください。
