構造について
構造
「ＢＤシリーズ」はスリムで高密度のドライバチップを、ＶＦＤの内部に搭載しています。 従来のＣＩＧはこのドライバチップを搭載するためのスペースが必要となり、 そのためＶＦＤの外形サイズも大きくなってしまっていましたが、 「ＢＤシリーズ」はドライバチップがスリムであるため、 フィラメントをサポートするフレームの下にマウントすることが可能となりました。 このためＣＩＧでありながら、チップを搭載しない通常のＶＦＤと同じ外形サイズを実現することが可能で、 しかも外部にドライバを必要としないことから、ＶＦＤの設計回路の大幅なスペース削減が可能となります。

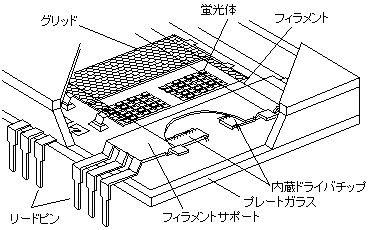

このドライバチップは図１のように、フレームの下でガラスプレート上に固定され、 ワイヤボンディングでプレート上に設置された電極と接続されています。 このうちドライバへの入力系（信号や電源）の電極は、 プレート上の配線を通じてリードピンに接続され、ＶＦＤ外部へリードアウトされています。 ドライバの出力は同じくプレート上の配線を介して、それぞれセグメント（蛍光体）や、 マルチプレックス駆動タイプのものではグリッドに接続されています。
図１ ＢＤシリーズの構造
ドライバロジック構成
「ＢＤシリーズ」は、９６ビット、または１２８ビットのドライバチップを、 その用途や表示パターンの内容に合わせて１個から最大４個程度まで搭載しています。 ドライバは図２のように、一般的なＶＦＤ用のドライバと同じく、 ＣＭＯＳ－ＦＥＴで構成されたレベルシフタ（ドライバ）、ラッチ、 およびシフトレジスタ回路を内蔵しています。
図２ ドライバロジック構成
