マイクロプロセッサ

　「ＢＤシリーズ」は、インターフェースに同期式シリアルデータ入力方式を採用しています。 したがって高耐圧のＩ／ＯポートがついたＶＦＤ駆動用のＣＰＵは必要がなく、 汎用のシリアルポート付のＣＰＵで直接駆動が可能です。

スタティック駆動タイプと駆動回路例

　スタティック駆動の場合は、図１３のようにシリアルＩ／Ｏからコントロールができればベストですが、 Ｉ／ＯポートだけでＶＦＤのシリアルデータ入力のコントロールを行うこともできます。

図１３ 接続回路例１

マルチプレックス駆動タイプと駆動回路例

　マルチプレックス駆動タイプの場合は、ＶＦＤコントロール専用に、 シリアルＩ／Ｏを１系統確保できるようなＣＰＵを設定いただくと、 グリッドスキャンも含めた余裕のあるコントロールスピードを確保することができます。 マルチプレックス駆動でグリッドアノード混成タイプの場合は、 スタティック駆動の場合と基本的には同じ回路、図１３になります。 図１４はマルチプレックス駆動のグリッドアノード独立タイプの場合の接続回路例です。

　なお、必ず電源ノイズ防止用のパスコン（０．０１～０．２２μＦのセラミックコンデンサ等）を、 ＶＤＤ１－ＶＳＳ間、および ＶＤＤ２－ＶＳＳ間に入れてください。

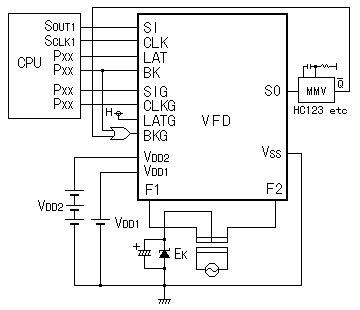

図１４ 接続回路例２

グリッドスキャン停止保護回路

　マルチプレックス駆動タイプの場合、不測の事態によりＣＰＵが停止すると、 グリッドスキャンが停止し、その結果ＶＦＤが永久破壊してしまう場合があります。 これを保護する目的で、グリッドスキャンシリアルデータ出力（ＳＯ）を観察しながら、 万一データ出力が停止した場合には、ＢＫＧが「Ｈ」になるか、 できればディスプレイ電圧の供給を停止することができるような 「保護回路」を設置されることをお薦めします。(図１４）
