　GU-Dを含め、VFDモジュールは「コマンド制御で簡単に扱える」という特長があります。
　今回はコードやコマンドを理解し、キャラクタコードで前回と同じ表示をさせてみましょう。

課題

　キャラクタコードを使って、ディスプレイに「Hello!」という文字を1回だけ表示させる。

キャラクタコード一覧

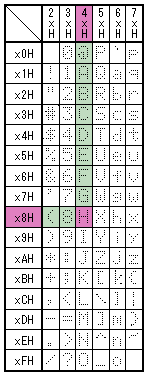

　これは、弊社のVFDモジュールに搭載されている一般フォント表です。
　全ての英数字と記号に、20H～7FHまでの16進数のキャラクタコードが
　割り当てられています。

　では「Hello!」をキャラクタコードで表してみましょう。

　まず1文字目「H」のコードは何か、フォント表から探してみます。
　表の見方は、右の画像を参考にしてください。
　色の付いた部分が該当箇所です。1ケタ目が4で、2ケタ目が8‥‥
　即ち「48H」が「H」のコードです。

　次の文字も、同じやり方で見ましょう。以下のようになるはずです。
　Hello! → 48H、65H、6CH、6CH、6FH、21H

　コードが分かったので、早速スケッチを作ってみましょう！

スケッチ

　「ピン配置」と「初期動作」の内容は変わらないので、これから先のスケッチは
　メインループの部分だけ記載する事にします。
　(実際に動作させる際は、全て記載する必要があるので注意してください)

void loop()
{
      Serial.write(0x48);    //48h＝「H」をディスプレイに表示
      Serial.write(0x65);    //65h＝「e」をディスプレイに表示
      Serial.write(0x6C);    //6Ch＝「l」をディスプレイに表示
      Serial.write(0x6C);    //6Ch＝「l」をディスプレイに表示
      Serial.write(0x6F);    //6Fh＝「o」をディスプレイに表示
      Serial.write(0x21);    //21h＝「!」をディスプレイに表示
      while(1){}             //以降の命令を受け付けなくする
}

　1つの命令で1文字表示させていますので、前回より少し長くなってますね。
　スケッチでは、16進数「0x●●」という表記をしてます。

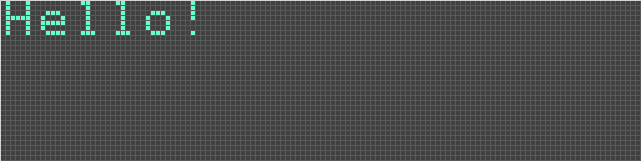

表示画面

　
クリックで拡大表示

「Hello!」 表示されました。
その他、フォント表を見ながら好きなコードを入力し
色んな文字を表示してみましょう。

ここまで、文字表示について学びました。
次回は「コードセット(様々な動作)」について勉強します！

　

　先程のキャラクタコード一覧は、フォント仕様書にも記載されています。
　ご覧の際は、以下ページよりダウンロードください。
