2-5. 日本語の表示

今回は、私たちにとって馴染み深い「日本語の表示」です！早速進めていきましょう。

課題

　日本語で「こんにちは」と1回だけ表示させる。
　

コマンドセット

　日本語や漢字は、文字コマンド入力だけでは表示されません。
　事前に3つのコマンドで、言語やサイズを指定する必要があります。

フォントサイズ選択

文字サイズを2種類(5x7ドット/8x16ドット)の中から選びます。
5x7サイズでは日本語や漢字は表現できない為、ここで8x16サイズを選択します。

2バイト文字モード指定/解除

漢字(日本語)モードとも言います。1バイト文字(英文字や記号)に対して漢字は種類が多く、
表現に2バイトの容量が必要な事から2バイト文字と呼んでいます。ここでモード指定を行います。

2バイト文字タイプ選択(言語選択)

4種類(日本語/韓国語/中国簡体字/中国繁体字)の中から、日本語を選択します。

コマンド一覧

　3つのコマンドを指定後、文字コマンドを入力します。

コマンドセット名	コマンド	機能
①フォントサイズ選択	1Fh、28h、67h、01h、02h	「8x16ドットキャラクタ」選択 (赤字部分が01hなら5x7ドット)
②2バイト文字モード　指定/解除	1Fh、28h、67h、02h、01h	モード「指定」 (赤字部分が00hなら解除)
③2バイト文字タイプ選択	1Fh、28h、67h、0Fh、00h	「日本語」選択(赤字部分が01hで韓国語、 02hで中国簡体字、03hで中国繁体字)
④文字入力	※フォント表参照	指定した文字の表示

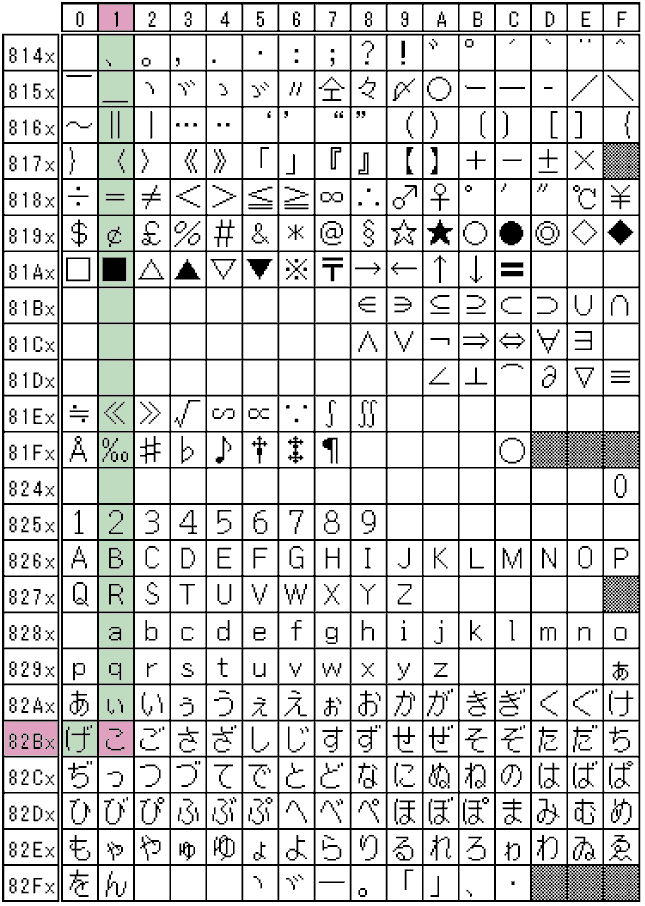

キャラクタコード一覧 (16x16サイズ：8140～9FFCh)

　今回は日本語のフォント表を参照します。
　早速「こんにちは」のコードを探してみましょう。

　まず1文字目「こ」のコードは‥‥
　横が82B、縦が1なので「82B1」となります。
　コードで表すと「82h」と「B1h」です。
　日本語や漢字を表現するには、2つのコードが必要です。　

　以降も同じやり方で見ると、こうなります。

　　こ → 82h、B1h
　　ん → 82h、F1h
　　に → 82h、C9h
　　ち → 82h、BFh
　　は → 82h、CDh

　さあ、スケッチです！！！

スケッチ

void loop()
{
//①フォントサイズ選択コマンド
      Serial.write(0x1F);
      Serial.write(0x28);
      Serial.write(0x67);
      Serial.write(0x01);
      Serial.write(0x02);    //8x16ドットキャラクタ選択を定義
//②2バイト文字モードコマンド
      Serial.write(0x1F);
      Serial.write(0x28);
      Serial.write(0x67);
      Serial.write(0x02);
      Serial.write(0x01);    //指定
//③2バイト文字タイプ選択コマンド
      Serial.write(0x1F);
      Serial.write(0x28);
      Serial.write(0x67);
      Serial.write(0x0F);
      Serial.write(0x00);    //日本語を選択
//④文字コード入力
      Serial.write(0x82);    //「こ」
      Serial.write(0xB1);    //〃
      Serial.write(0x82);    //「ん」
      Serial.write(0xF1);    //〃
      Serial.write(0x82);    //「に」
      Serial.write(0xC9);    //〃
      Serial.write(0x82);    //「ち」
      Serial.write(0xBF);    //〃
      Serial.write(0x82);    //「は」
      Serial.write(0xCD);    //〃
//以降の命令を受け付けなくする
      while(1){}
}
