　前回は、キャラクタコードを使って文字表示を行いました。
　今回は文字の消去や位置移動など、簡単な動作をさせます。

　これらはコード1つで非常に簡単に行えます。
　沢山ありますので、休憩しながら1つ1つ見ていきましょう！

課題

　コードを使って、6つの動作を確認する！

機能一覧

　今回は、以下6つの動作を確認してみましょう。

　　※動作名のリンクをクリックすると、各項目の先頭へ移動します。(同ページ内)

　では、上から順に進めていきます。

(1) バックスペース

　　「Hello!」の表示後に、1文字分カーソル位置を戻します。
　　そして再度「Hello!」を表示します。‥‥これを繰り返します。

スケッチ

void loop()
{
      Serial.print("Hello!");    //「Hello!」と表示
      delay(1000);         //1秒間、表示を止める
      Serial.write(0x08);    //1文字分、戻る
}

　赤文字部分の命令1つで済みます。簡単ですね！
　尚、「while(1){}」などを設けてないので、メインループ内の命令は繰り返されます。

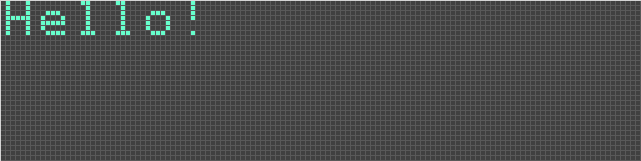

表示画面

　
クリックでアニメ開始

「HelloHello‥‥」と表示されます。1文字戻ってますね。
バックスペースが無い場合は当然「Hello!Hello!‥‥」
と表示が続きます。

命令を増やすと、その分 カーソル位置は戻ります。
どんどん試してみましょう。

(2) ホリゾンタルタブ

　　「Hello!」表示後、1文字カーソル位置を進ませ、再度「Hello!」表示‥‥を繰り返します。

スケッチ

void loop()
{
      Serial.print("Hello!");    //「Hello!」と表示
      delay(1000);         //1秒間、表示を止める
      Serial.write(0x09);    //1文字分、進む
}

表示画面

　
クリックでアニメ開始

1文字分(7ドット)の間隔を空け、次の表示を行います。

(3) ラインフィード

　　「Hello!」表示後に改行し、再度「Hello!」表示‥‥です！

スケッチ

void loop()
{
      Serial.print("Hello!");    //「Hello!」と表示
      delay(1000);         //1秒間、表示を止める
      Serial.write(0x0A);    //1行、移動
}

表示画面

　
クリックでアニメ開始

改行とは言っても、カーソルはそのまま下に(8ドット分)
移動するだけで、左端には移動しません。

(4) ホームポジション

　　「Hello!」表示後、カーソルが電源起動時の位置に戻り、再度「Hello!」を表示します。

スケッチ

void loop()
{
      Serial.print("Hello!");    //「Hello!」と表示
      delay(1000);         //1秒間、表示を止める
      Serial.write(0x0A);    //左上端に移動
}

表示画面

　
クリックで拡大表示

1回表示後に止まっているように見えますが
しっかりループ動作しています。

(5) キャリッジターン

スケッチ

void loop()
{
      Serial.print("Hello!");    //「Hello!」と表示
      delay(1000);         //1秒間、表示を止める
      Serial.write(0x0A);    //ラインフィード(1行、移動)
      Serial.write(0x0D);    //1行、移動
}

　先程の内容と重複するので、(3)のラインフィード命令を1つ入れました。
　改行後、キャリッジターンでカーソルを行の左端に移動させています。

表示画面

　
クリックでアニメ開始

「Hello!」表示→ラインフィードで改行→キャリッジターンで
カーソルを左端へ→「Hello!」表示‥‥を繰り返しています。

(6) 表示画面クリア

　　「Hello!」表示後、画面の表示内容を全て消去し、再度「Hello」表示‥‥の繰り返しです。

スケッチ

void loop()
{
      Serial.print("Hello!");    //「Hello!」と表示
      delay(1000); &n     bsp;nbsp; //1秒間、表示を止める
      Serial.write(0x0C);    //画面クリア
      delay(1000);         //1秒間、表示を止める
}

表示画面

　
クリックでアニメ開始

　消えてますね！点滅してるように見えます。
　消えた後、カーソルは左上端の位置に戻ります。

　

　以上です！

　今回は6種類の動作コードを学びました。
　これらを組み合わせると、表現の幅が広がります。
　文字と動作で、色んな表示を試してみてくださいね。

　次回は「倍角文字の表示」です！

　今回のコマンドは全て、カレントウィンドウ内で動作します。カレントウィンドウは、ざっくり直訳すると
「現在の表示領域」であり、複数あるウィンドウの中で操作対象となっている1つのウィンドウの事を指します。

　複数のウィンドウ、という言葉が出ましたが‥‥
　VFDには、1つのディスプレイに複数のウィンドウを持たせる「ユーザーウィンドウ機能」があります。
　ウィンドウの大きさ、範囲や用途(メッセージ用、アイコン用、アニメーション用‥‥など)を自分の任意のものに
　設定し、1回の表示で複数の表示・制御を実現させる事が可能です。詳しくは製品仕様書をご覧ください！
