リードピンの形状および寸法
リードピンの形状と寸法は 新しいカスタム品の場合は特殊なケースを除いて、フレームピンか丸ピンになります。
ＢＤＶＦＤの場合はフレームピンになりますが標準のピン形状は若干異なります。
詳しくは、 ＢＤＶＦＤのアプリケーションノート APF140 をご参照ください。

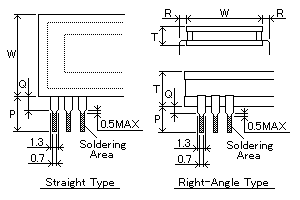

フレームピン
表３は蛍光表示管に採用されるリードピンの形状の標準です。 この標準サイズより長いリードピンをご希望の場合は、表４の「丸ピン」タイプを推奨させていただいております。
表３ フレームピンの標準サイズ （単位：ｍｍ）
| パッケージ 幅（Ｗ） |
パッケージ 厚み（Ｔ） |
ストレートピン | 垂直ピン |
|
|||||
| P | Q | P | Q | R | |||||
| 20.5 | 6.2、6.7 | 8.0 | 4.0 | 9.0 | 5.0 | 2.0 | |||
| 25.0 | 6.2、6.7、8.0 | ||||||||
| 29.0 | 7.2、8.0 | ||||||||
| 33.5 | 8.0 | ||||||||
| 40.0 | 8.0 | ||||||||
| 10.0 | 9.0 | 5.0 | |||||||
| 50.0 | 10.0、11.2 | ||||||||
| 60.0 | 10.0 | ||||||||
| 13.2 | 11.0 | 7.0 | 2.5 | ||||||
| 75.0 | 13.2 | ||||||||
※リードピンピッチの標準は 2.54mm、または 2.0mm となります。

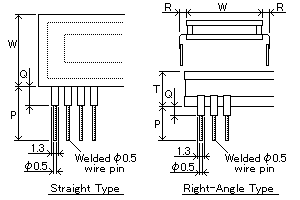

丸ピン
直径0.5mmのワイヤー上の丸ピンをフレームピンに継ぎ足して、 リードピン長を上記のフレームピンの標準より長くしたい場合のピン形状の標準です。 表４の標準寸法よりさらに長いピンが必要な場合はご相談下さい。
表４ 丸ピンの標準サイズ （単位：ｍｍ）
| パッケージ 幅（Ｗ） |
パッケージ 厚み（Ｔ） |
ストレート | 垂直ピン |
|
|||||
| P | Q | P | Q | R | |||||
| 20.5 | 6.2 | 35.0MAX. 12.0MIN. |
7.0 | 28.0MAX. 6.5MIN. |
3.2 | 2.5 | |||
| 6.7 | 2.7 | ||||||||
| 25.0 | 6.2 | 3.2 | |||||||
| 7.2 | 2.7 | ||||||||
| 8.0 | |||||||||
| 29.0 | 7.2 | ||||||||
| 8.0 | |||||||||
| 33.5 | 8.0 | ||||||||
| 40.0 | 8.0 | ||||||||
| 10.0 | 1.7 | ||||||||
| 50.0 | 10.0 | ||||||||
| 11.2 | 25.0MAX. 7.0MIN. |
0.7 | 3.5 | ||||||
| 60.0 | 10.0 | ||||||||
| 13.2 | 0MAX. | ||||||||
| 75.0 | 13.2 | ||||||||
※リードピンピッチの標準は 2.54mm、または 2.0mm となります。
