蛍光表示管の構造
一般管
グリッドを導電ペーストでプレートに接続し、フィラメントサポートとリードピンをフレームにて形成します。 フィラメントはその両端をフィラメントサポートとアンカに溶接されて張力が与えられます。 組み立てられたフレームアッセンブリーにフェースガラスとプレート(陽極基板)を組み合わせて表示管とします。 リードピンには、はんだメッキがほどこされており、PCポードの取り付け条件に合った形に形成されます。

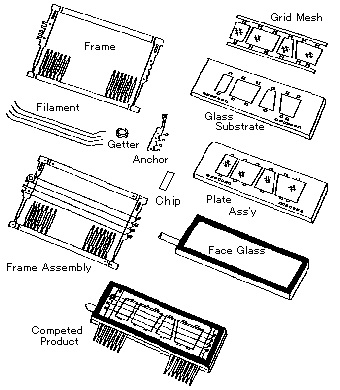

図4 一般管のAssy構造
BD管
スリムで高密度のドライバチップをVFDの内部に搭載しています。 ドライバチップはフレームの下でプレート上に固定され、ワイヤボンディングでプレート上に形成されたアルミ電極と接続します。 外観は一般管と同様の構造になります。

図5 BD管のAssy構造
